Pro elektroniky - Sycení cívky, potřebná doba a energie

Když připojíme cívku ke stejnosměrnému napětí, proud začne narůstat postupně a společně s ním roste i magnetický tok cívkou. Dochází tedy k sycení cívky magnetickým polem.

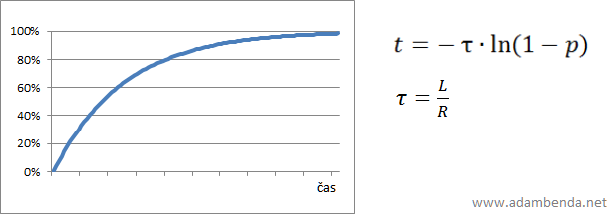

V rámci specifických projektů jsem si před časem potřeboval odvodit vztah, díky kterému lze zjistit dobu, po kterou má být cívka připojena k napětí, aby byla nasycena na určitou konkrétní úroveň (10%, 50%, 99% atp.). Na obrázku níže můžete pozorovat typickou křivku sycení cívky stejnosměrným napětím a vedle obrázku se nachází onen výpočtový vztah, který pro každého nemusí být snadno odvoditelný. Proto vám ho sem servíruji, ať se nemusíte lopotit s matematikou. Ve vztahu vidíme známou časovou konstantu [tau], která se vypočítá z indukčnosti cívky L a z celkového stejnosměrného odporu R. Dále si můžete ve vzorci povšimnout přirozeného logaritmu ln a proměnné p, pomocí které určíme (v rozsahu hodnot 0-1), do jaké míry chceme cívku nasytit. Požadujeme-li nasycení na 70%, do proměnné p dosadíme hodnotu 0,7. Výsledkem vzorce je celková doba t připojení stejnosměrného konstantního napětí.

Pokud bychom po vzorci požadovali, aby nám uvedl dobu potřebnou pro nasycení na 100% (p = 1), rovnice by neměla řešení. To odpovídá skutečnosti, že reálnou cívku nelze nasytit na absolutních 100%.



Pro případ, že by se vám to hodilo, zmiňuji ještě jeden vztah, který jsem si potřeboval odvodit. Lze s ním vypočítat, kolik elektrické energie se při sycení cívky na určitou úroveň spotřebuje. U je připojené stejnosměrné konstantní napětí, e je konstanta (Eulerovo číslo), A je výsledná elektrická práce, která je pro sycení cívky spotřebována a ostatní veličiny již znáte.



Ať vám vzorce dobře slouží.


Adam Benda

vystaveno: 21. července 2019
